Technologie de bridage par le Vide
Système Plug & Play pour une manipulation des plus aisées !
Utilisation extrêmement simple. Posez la pièce : c’est terminé! Même les pieces les plus petites tiennent grâce à la force de tenue des tables à vide DATRON. Le carton special VacuCard++ breveté est le plateau martyre idéal.
Les machines DATRON peuvent toutes être équipées de tables de bridage par le vide DATRON. Leur conception spéciale permet d’atteindre une force de retenue très élevée, même pour les pièces difficiles à tenir et les plaques très fines.
Les tables modulaires à vide disponibles dans des formats variés sont divisées en zones utilisables séparement les unes des autres.
Avantages
- Temps de réglage très courts
- Usinage en série pour gagner du temps
- Bridage des plaques fines sans déformations ni vibrations
- Fraisage complet du contour et séparation des pièces
Application
- Bridage de matériaux en tôle
- Bridage des boîtiers plats
- Bridage de matériaux et moules difficiles à brider

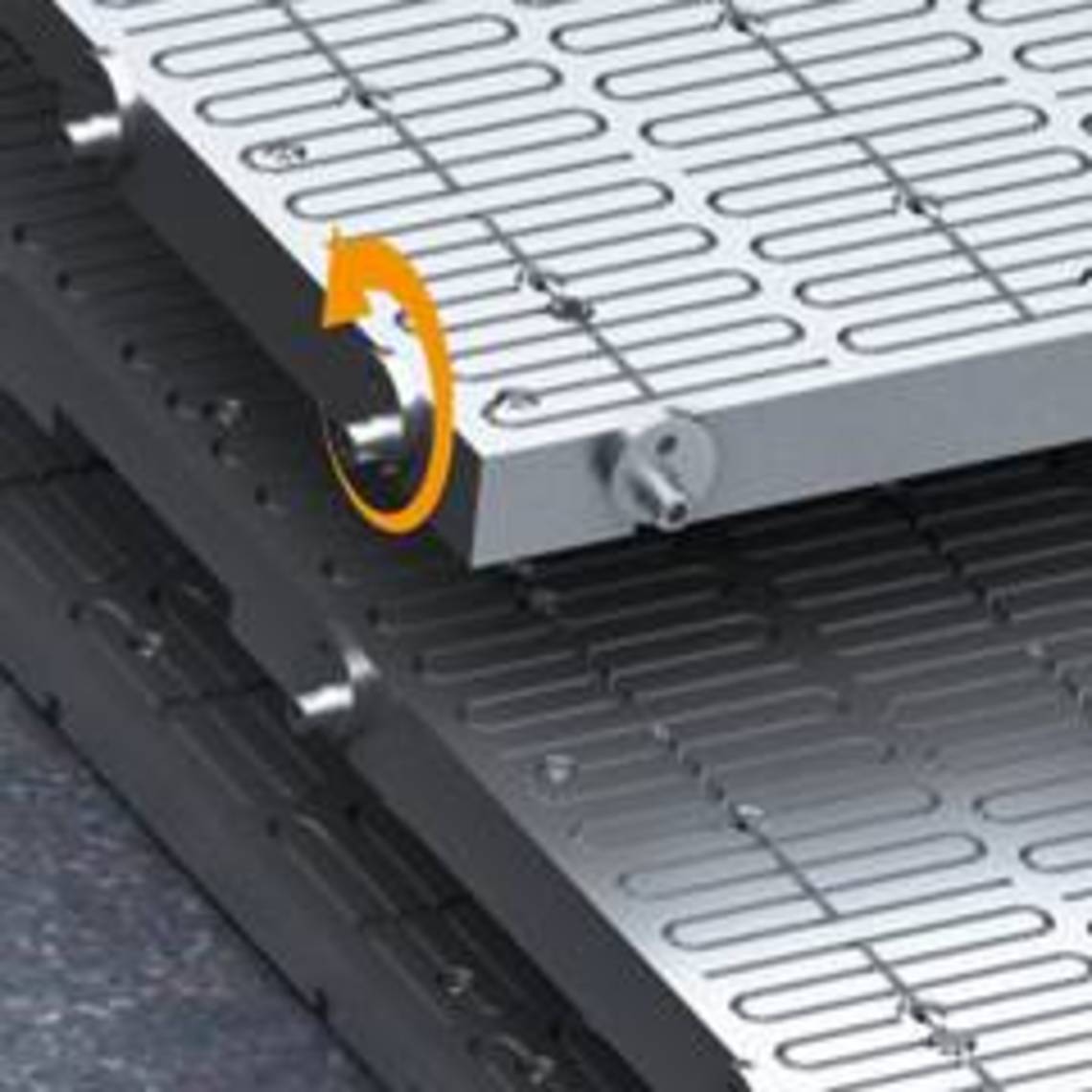

Pour faciliter leur montage, les tables à vide sont équipées de roulettes dès le format 700x500 mm. Elles peuvent ainsi être manipulées et positionnées sans effort sur la table massive. Par ailleurs, elles protègent la surface de la table.

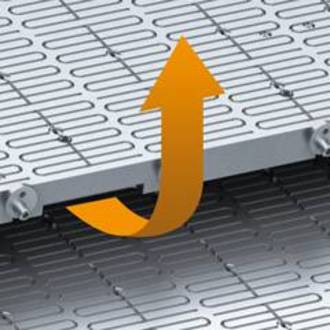

Pour garantir une manipulation sure des tables à vide, ces dernières sont équipées de poignées.

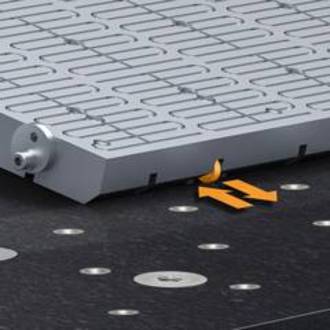

Les butées escamotables permettent d’aligner parfaitement les pièces avec les bords de la table à vide. Ces butées une fois repliées, les pièces à usiner sont accessibles de tous côtés.

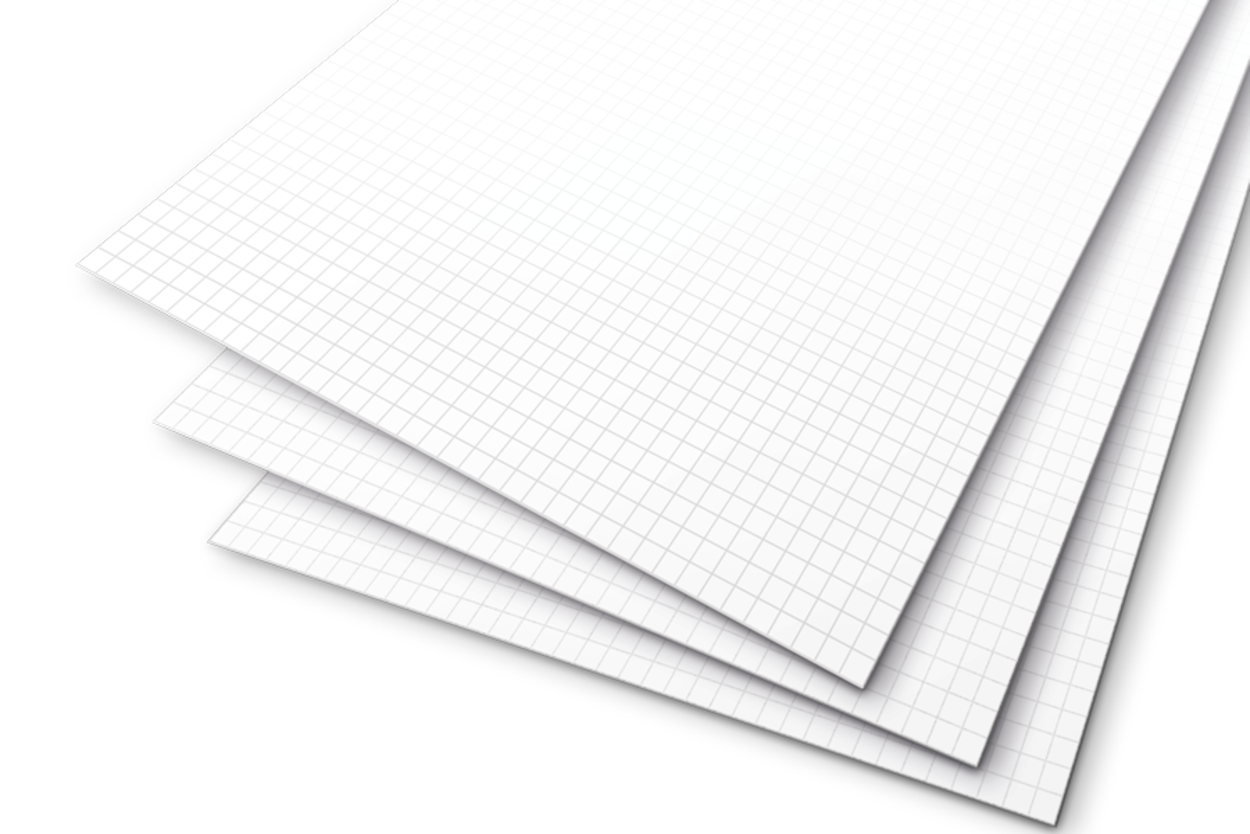

VacuCard++

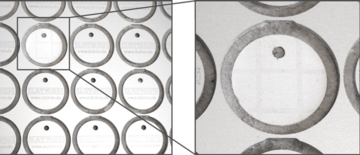

Brider les petites pièces par le vide.
VacuCard++ défie les lois de la physique !
Le VacuCard++ est une feuille de carton spéciale brevetée par DATRON qui sert de plateau martyr entre la pièce et la table à vide. Contrairement à la VacuCard DATRON, elle est pourvue d'une couche adhésive étanche présentant une structure quadrillée, qui améliore sensiblement la tenue des pièces en réduisant les pertes de vide.
Quand utiliser la VacuCard++ ?
- Fraisage de petites pièces dans des matériaux en plaque
- Dégrapage de PCB
- Fraisage de pièces dans des matériaux tendres en plaques fines
- Fraisage effectué dans un matériau en plaque à surface rugueuse
Comment fonctionne VacuCard++ ?
- La couche adhésive étanche retient les pièces trop petites pour être tenues uniquement par le vide.
- Augmente la tenue lors du bridage grâce à un effet ventouse.
- Évite que les pièces glissent sous l'effet des efforts de coupe
- Réduit les pertes de vide et repousse les limites de la tenue
- Répartit uniformément le vide sous la pièce
- Prévient le soulèvement du bord des pièces dans les matériaux tendres et souples
- Les pièces usinées sont retirées sans aucun résidu
Utilisation
Comment utiliser la VacuCard++ ?
Placez le VacuCard++ entre la table à vide et la pièce à usiner. A l’aide d’un couteau ou d’un cutter coupez autour de la pièce (zone d’usinage). Enlevez la pièce et d’un geste rapide retirez le film protecteur du VacuCard++ puis replacez la pièce dans cette découpe. Vous pouvez maintenant mettre en route votre table à vide et lancer votre usinage. Quand il est terminé, vous n’avez plus qu’à récupérer votre pièce.
Conseils d’utilisation DATRON : Pour la découpe de petites pièces, nous recommandons d’ébaucher la découpe de la pièce en laissant 1/10mm de matière puis de terminer la découpe en réduisant un peu les avances et choisissant une dynamique plus douce pour diminuer les risques de vibrations et de perte de tenue. Idéalement, pour les cas les plus extrêmes, vous pouvez aussi couper la lubrification avant cette dernière opération.
Caractéristiques techniques
- Feuille de carton à effet ventouse grâce à sa couche adhésive étanche à structure quadrillée.
- Combine la tenue par le vide à un effet collant
- Réduit les pertes de vide grâce à une perméabilité à l'air limitée et un film protecteur
- Élimination avec les déchets en papier
- Durabilité variable suivant le stockage
