Avantages
- Compacte
- Propre, elle n’est pas source de pollution dans votre environnement et les pièces ne nécessitent pas de lavage
- Du prototypage à la production intensive
- Polyvalente car performante dans un grand choix de matériaux
- 4ème axe en option
- Intuitive et ergonomique
TOUTES LES INFORMATIONS EN UN CLIN D'OEIL !
- Design avec icônes intuitives
- Simulation graphique 3D réaliste
- Statut machine affiché à l'écran et visible de loin
FACILE À COMMANDER !
- Commande intuitive sur écran tactile similaire au smartphone
- Configuration tactile assistée par caméra
- Fonctions basées sur App
TRANSPOSITION FACILE DES IDÉES !
- Processus rapide et simple
- Pièce finie réalisée en 4 étapes
- Compatible avec les CFAO leaders sur le marché
Compacte et stable
Avec ses 80cm / 130cm / 190cm, la DATRON néo passe par une porte standard et offre une aire d’usinage de 500x400mm
Son châssis en fonte minérale limite les vibrations et permet d’exploiter des dynamiques et vitesses de coupe élevées
Intérieur
Quel que soit le mode de bridage nécessaire à vos applications , la DATRON néo vous offre un maximum de modularité. Les inserts coniques taraudés dans le plateau de la machine vous permettent de changer de module de bridage et d’enlever puis repositionner le 4ème axe rapidement.
Tables à vide, tables rainurées en T, étaux… votre machine s’adapte à tous vos besoins.
Equipée d’une broche 2kW à refroidissement liquide et vitesse de rotation maxi de 40000tr/min, très dynamique, la DATRON néo est idéale pour exploiter des vitesses de coupe élevées. Disposant de la microlubification DATRON sans huile ou résidus et offrant des possibilités de gestion des poussières, vous conservez un environnement de travail parfaitement propre.

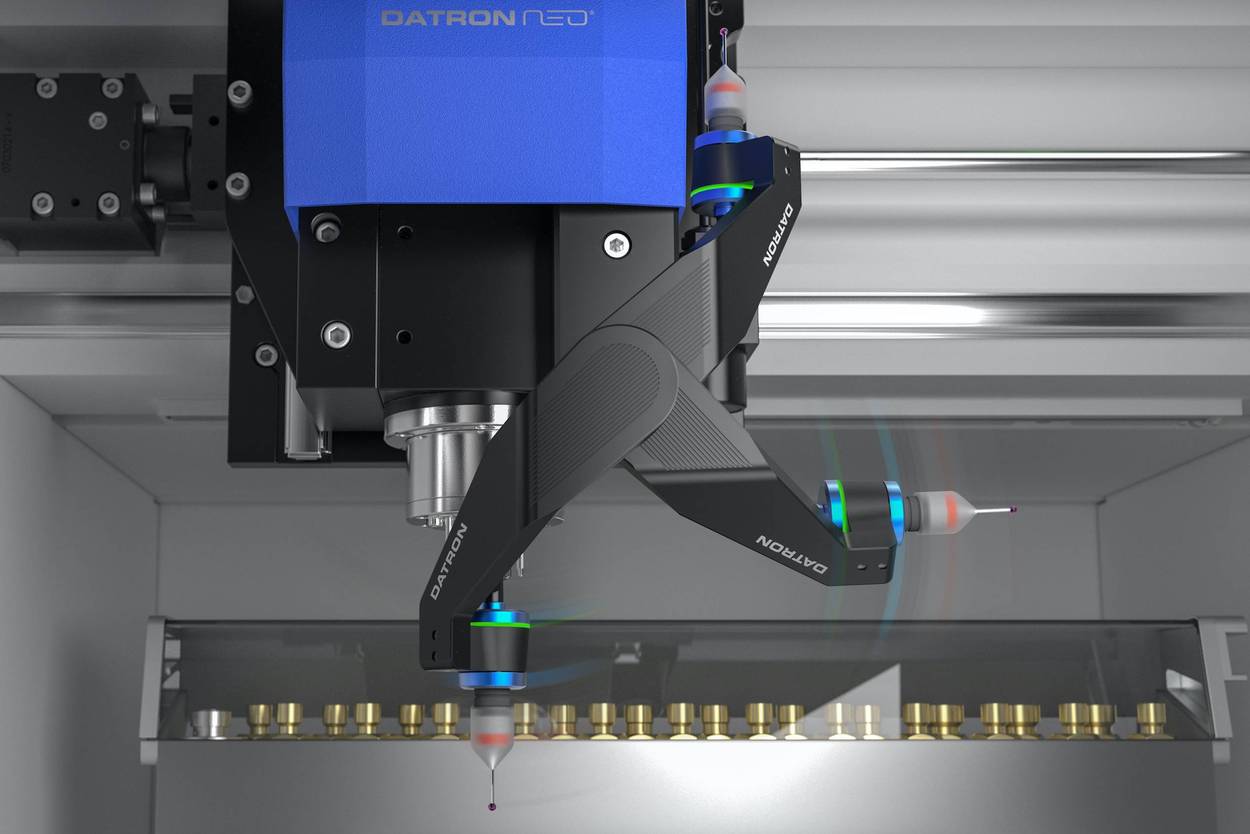

L’association d’une caméra, d’un palpeur XYZ et de l’interface tactile vous permet de réaliser simplement et rapidement vos prises d’origines et repositionnements de façon précise et répétable et ce que vous soyez un débutant ou un expert de l’usinage.
Vous disposez d’un magasin d’outils 24 positions avec palpeur de longueur d’outils intégré. Avec le logiciel de gestion des outils DATRON next, vous maitrisez parfaitement la gestion de vos outils. Diamètre, temps d’utilisation, usure, reconnaissance d’outils frères, rien n’est laissé au hasard.
Werkzeugmagazin
Werkzeugverwaltung
Mit der DATRON next Werkzeugverwaltung haben Sie das Thema Werkzeuge voll im Griff. Sie gibt Ihnen einen schnellen und detaillierten Überblick über Typ, Durchmesser, Schneidenlänge und wo sich das Werkzeug befindet. Mittels einer DATRON next Filterfunktion finden Sie Ihr gesuchtes Werkzeug innerhalb von Sekunden. In der Werkzeugverwaltung sind sämtliche DATRON Werkzeuge mit allen Parametern hinterlegt. So ersparen Sie sich eine zeitraubende manuelle Eingabe von Fräserdaten.
24-fach Werkzeugmagazin
Das automatische Werkzeugmagazin nimmt bis zu 24 Werkzeuge mit Direkt-Schaftspannung auf. Ein Längensensor (Durchmesser 14 mm) zum automatischen Vermessen der Werkzeuglänge ist integriert.
Die optional erhältliche Abdeckhaube minimiert das Eindringen von Spänen in das Werkzeugmagazin und sorgt so für weniger Zeitaufwand beim Reinigen der Werkzeugaufnahmen.
Extérieur
Compacte avec ses 80x130x90mm, la DATRON neo passe par une porte standard. Ne nécessitant qu’un mètre carré au sol, elle s’intègre dans les espaces les plus exigus.
Accès aisé à l’aire de travail
Lorsque la DATRON neo n'est pas en mode d'usinage, vous disposez d’un accès ergonomique à l’aire de travail qui vous permet de gérer facilement vos pièces et dispositifs de bridage. Ainsi, vous configurez et changez rapidement d’application.
PLUG & PLAY
La DATRON neo est conçue pour que vous puissiez la mettre vous-même en service, facilement et rapidement.
Avec la DATRON neo, vous disposez d'un système complet et performant, équipé de nombreux points forts matériels et logiciels. Le terminal opérateur tactile 24", le palpeur 3D (capteur X, Y, Z), la caméra intégrée dans l'espace de travail, le magasin d'outils 24 positions et la broche 2 kW avec micro-lubrification (MMKS) vous permettent d'obtenir des résultats rapides et de haute-qualité dès la première utilisation.
Le fraisage aussi facile que l'impression 3D
Dotée d’un logiciel de commande ultra-moderne et très intuitif, la DATRON néo fait le bonheur des débutants et des professionnels de l'usinage.
Toutes les informations importantes sont accessibles en un clin d’œil grâce à un design avec icônes intuitifs sur interface tactile. Vous passez de l’idée à la pièce rapidement, en 4 étapes.
Vidéo
Compacte, performante, modulable et dotée d’une interface tactile intuitive, la DATRON néo s’intègre partout et fait le bonheur des néophytes comme des experts de l’usinage !
Accessoires & Bridages
La modularité de vos centres d’usinage CNC, grâce à des accessoires et des modules de bridage ergonomiques, impacte sensiblement votre productivité.
Bridage par le vide, pneumatique, mécanique,… bridage vertical, gestion de poussières et copeaux, ajout d’axes, pulvérisation d’air ionisé, d’air refroidi… à chaque application sa solution !
Accessoires et options
Une nouvelle application ? Vous êtes toujours prêt !
Votre DATRON neo est modulable facilement pour s’adapter à chacun de vos besoins, rapidement et simplement.
Kit d’accessoires indispensables pour une mise en route et une configuration rapide de votre machine et de son magasin d’outils.
Tout le nécessaire pour bien entretenir votre DATRON néo
Comprend filtres, accessoires de nettoyage et pompe à graisse
Pour le bridage performant et rapide de matériaux en plaque, optez pour le kit table à vide DATRON.
Un kit complet qui comprend la pompe à vide et deux tables à vide de 500x200mm pour couvrir la totalité de la table. Ces deux tables peuvent être utilisées indépendamment l’une de l’autre et redivisées en zone de vide de 100x100mm.
Gérez facilement les copeaux et poussières de plastique, bois, composite…
Les fines poussières générées lors de l’usinage de bois, plastiques, composites… sont évacuées efficacement grâce à cette option « aspiration de poussières pour DATRON neo ».
Les étaux pneumatiques à course réduite permettent un bridage rapide, en “un clic”, de vos pièces et la mise en route rapide de votre production.
Vous pouvez les utilizer directement sur tables rainurées en T ou les installer sur un support de votre confection.
Comprend:
- 1x clavier USB noir (IP 68)
- 1x support métallique
- 4x vis de fixation sur support
- 1 support de câble
Ce package pour DATRON neo est ideal pour une production fiable.
Le capot de magasin d’outils évite le dépôt de copeaux et poussières dans le magasin d’outils et réduit ainsi les temps de nettoyage.
Les capteurs de niveau de vide et de lubrifiant sécurisent votre production et limite les risques de pertes de pièces et de casse d’outils.
Pour l’usinage multifaces ou la gravure en continu sur une pièce de révolution
- Se positionne sur le côté gauche de la table de la machine
- Une plaque support facilement repositionable permet une mise ne place rapide et précise du 4ème axe sur la table de la machine
- Option facile à ajouter
Kit de démarrage
Kit d’accessoires indispensables pour une mise en route et une configuration rapide de votre machine et de son magasin d’outils
Le kit de démarrage comprend :
- Outil pour frettage des adaptateurs
- Outil pour mise en place des rings
- 1 adaptateur 3mm (à 8mm)
- 1 adaptateur 1/8" à 8mm
- 3 adaptateurs 6 à 8mm
- 6 rings supports laiton 8/12.5mm
- 3 rings support laiton 8/18mm
- Une règle acier 300mm
Kit de maintenance
Sécurisez votre production en veillant à un entretien régulier de votre DATRON néo. Avec ce kit de maintenance, nous vous fournissons tout le nécessaire pour une maintenance préventive régulière de votre machine.
- Produits nettoyants et lubrifiants
- Filtres et joints
- Pompe à graisse
Kit table à vide
Pour le bridage performant et rapide de matériaux en plaque, optez pour le kit table à vide DATRON.
Un kit complet qui comprend la pompe à vide et deux tables à vide de 500x200mm pour couvrir la totalité de la table. Ces deux tables peuvent être utilisées indépendamment l’une de l’autre et redivisées en zone de vide de 100x100mm.
Description:
- Pour le bridage simple et efficace de matériaux en plaques
- Comprend tous les accessoires et consommables nécessaires à la mise en œuvre de la technologie de bridage par le vide DATRON.
Le kit table à vide comprend :
- 2x tables à vide 500mm x 200mm
- 1x pompe à vide
- 50x VacuCard 500mm x 200mm
- 50x VacuCard 500mm x 400mm
- 1x fraise 2 dents rayonnée (pour le surfaçage initial des tables à vide)

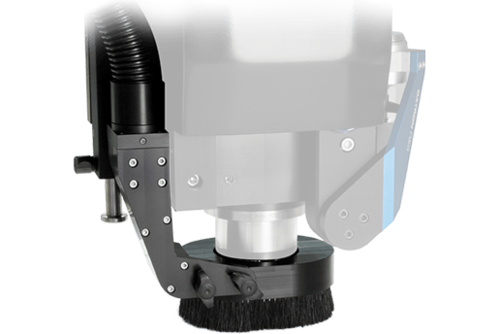

Aspiration de copeaux et poussières
Les fines poussières générées lors de l’usinage de bois, plastiques, composites… sont évacuées efficacement grâce à cette option « aspiration de poussières pour DATRON neo ».
Description :
- Aspire les poussières et petits copeaux pour une machine et un environnement propres, des temps de nettoyage réduits et une production de meilleure qualité.
- Peut être installé facilement sans intervention
- Ajustement de la hauteur
- Mode automatique
- N’est pas prévu pour être utilisé avec la lubrification en standard
L'option "aspiration de copeaux et poussières" comprend :
- Nez d’aspiration avec brosse
- Aspirateur
- Connexions
Kit de bridage pneumatique
Les étaux pneumatiques à course réduite permettent un bridage rapide, en “un clic”, de vos pièces et la mise en route rapide de votre production.
Vous pouvez les utilizer directement sur tables rainurées en T ou les installer sur un support de votre confection.
Kit clavier
Le kit clavier comprend:
- 1x clavier USB noir (IP 68)
- 1x support métallique
- 4x vis de fixation sur support
- 1 support de câble
Capot de magasin d’outils et fonctions de contrôles
Ce package pour DATRON neo est ideal pour une production fiable.
Le capot de magasin d’outils évite le dépôt de copeaux et poussières dans le magasin d’outils et réduit ainsi les temps de nettoyage.
Les capteurs de niveau de vide et de lubrifiant sécurisent votre production et limite les risques de pertes de pièces et de casse d’outils.
L'option capot de magasin d’outils et ses fonctions de contrôles comprend :
- Capot de magasin d’outils
- Capteur de vide pour les tables à vide
- Capteur du niveau de lubrifiant dans le réservoir pour micro-lubrification
- Matériel de montage
- Clé USB avec clé d’activation des fonctions
4ème axe rotatif
Pour l’usinage multifaces ou la gravure en continu sur une pièce de révolution
- Se positionne sur le côté gauche de la table de la machine
- Une plaque support facilement repositionable permet une mise ne place rapide et précise du 4ème axe sur la table de la machine
- Option facile à ajouter
Caractéristiques techniques
- Hauteur centre axe: 55 mm (varie selon les options et accessoires associés)
- Plug&Play : peut être enlevé puis repositionné rapidement.
- Entraînement : servo c.a. de 200 watts avec courroie dentée, encodeur absolu multi-tours
- Modulo-360°
- Résolution : < 0,0001°
- Vitesse maxi. : 60 tr/min
- Dimensions (X x Y x Z): 109 mm x 244 mm x 145 mm
Le 4ème axe rotatif comprend :
- Axe rotative et sa plaque support
- Commande pour l’axe rotatif
- Licence pour gestion du 4éme axe sur CN DATRON next
Accessoires optionnels :
- Contre-pointe
- Mandrin 3 mors pour 4ème axe
- Etau auto-centreur pour 4ème axe
Applications
- Bureaux R&D, laboratoires, centre de recherches, vous concrétisez vos idées rapidement et simplement
- Gravure
- Pièces d’électronique : petits composants, face-avants, petits boitiers et dissipateurs de chaleur…
- Usinage de petits outillages
- Autres…
Projets DATRON neo
Les pièces issues de la découpe de plaques fines, telles que celles nécessaires à la réalisation de cette araignée DATRON, sont produites sur la DATRON neo avec une qualité de coupe parfaite...
Usinage de surfaces courbes ou planes parfaitement transparentes en acrylique et contournages à la coupe polie et brillante.
Supports de siège aéronautique, antennes haute-fréquences… tant d’applications dans l’aluminium nécessitant un contournage propre et rapide, de multiples usinages avec des outils de faibles diamètres ainsi que des perçages et taraudages.
Usinage de composites, qu’ils soient chargés époxy ou carbone, y compris les parois fines dans les matériaux cassants et avec une bonne qualité de coupe même pour les matériaux fibreux. Le tout avec une gestion efficace des poussières pour un environnement sain, gage de santé.
La modularité et l’intuitivité de la DATRON neo en font l’alliée idéale pour la réalisation de tous vos prototypes en résines ou plastiques ..."Vous passez de l’idée à la pièce rapidement".
Changement de bridages rapide, 4ème axe rotatif, aspiration de poussières,… la DATRON neo s’adapte à tous vos besoins et vous produisez des prototypes et préséries de qualité.
Après avoir usiné votre pièce dans la masse avec des états de surface parfaits votre DATRON neo réalise des gravures fines d’une très bonne résolution pour un maximum de détails. Elle est parfaite pour vos travaux les plus délicats !
Dynamique, la DATRON neo offre des vitesses de coupe étonnantes pour une machine aussi compacte et la productivité nécessaire à l’usinage rentable de série de composants de qualité. Contrôle d’usure d’outils, reconnaissance d’outils frères, contrôle du niveau de lubrifiant, … elle dispose de toutes les fonctions nécessaires à une production fiable.

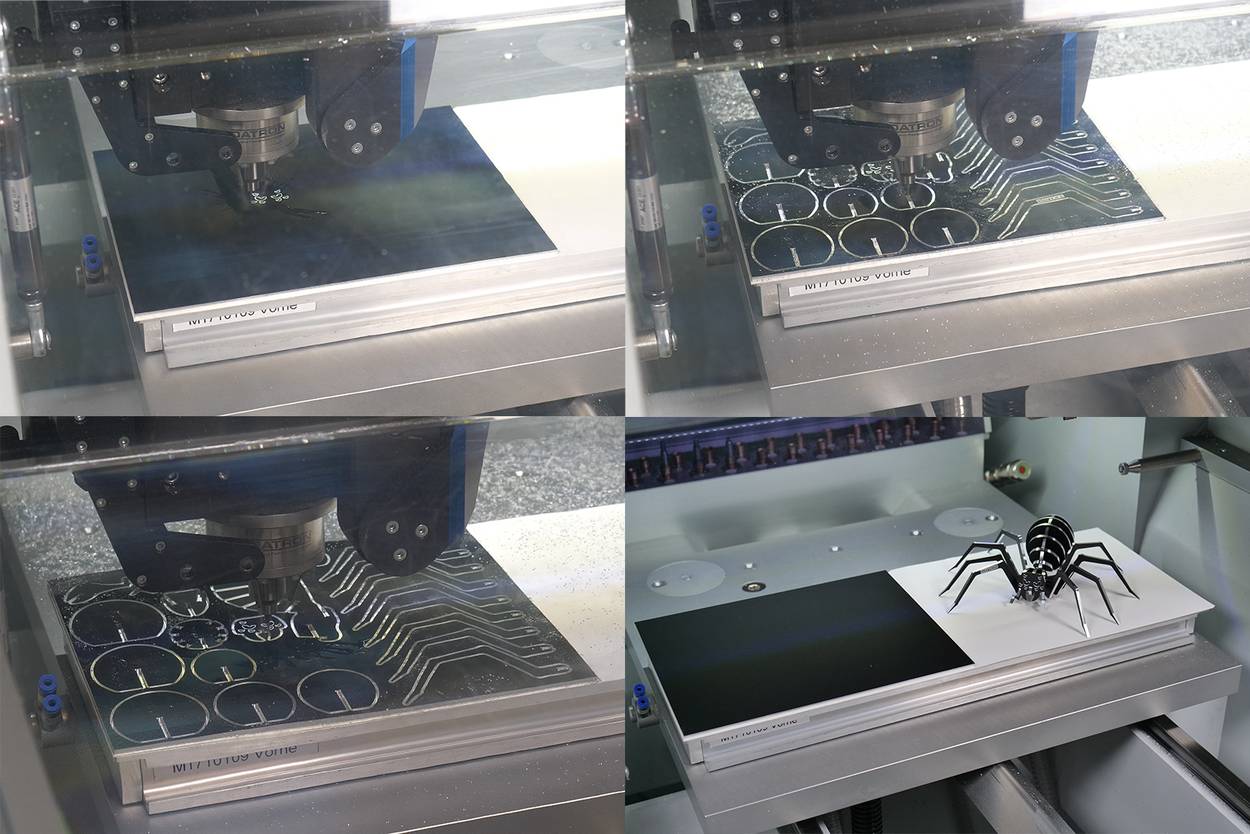

Spider
Filigree parts such as the DATRON spider are produced on the DATRON neo with the highest surface quality. Thanks to the use of the VacuCard+++ even the smallest parts hold without problems. In addition, the vacuum clamping technology offers minimum set-up times. Gluing on, laying on, sucking in and milling off.
In total, the DATRON spider consists of 23 individual parts. The application example shows the precision and dynamics of the DATRON neo and many other advantages of the smart all-rounder:
- Thin-walled geometries
- Precisely fitting details
- Results without postprocessing
Project Details
Material
Aluminium, black anodized
Size
250 mm x 200 mm x 30 mm
Time
ca. 45 minutes
Set-up and processing time
Minimal set-up time due to the use of vacuum clamping technology. Gluing on, laying on, sucking in - ready to use
- Secure hold of the filigree parts with VacuCard+++
- 23 parts
- Engraving of the DATRON logo and eyes

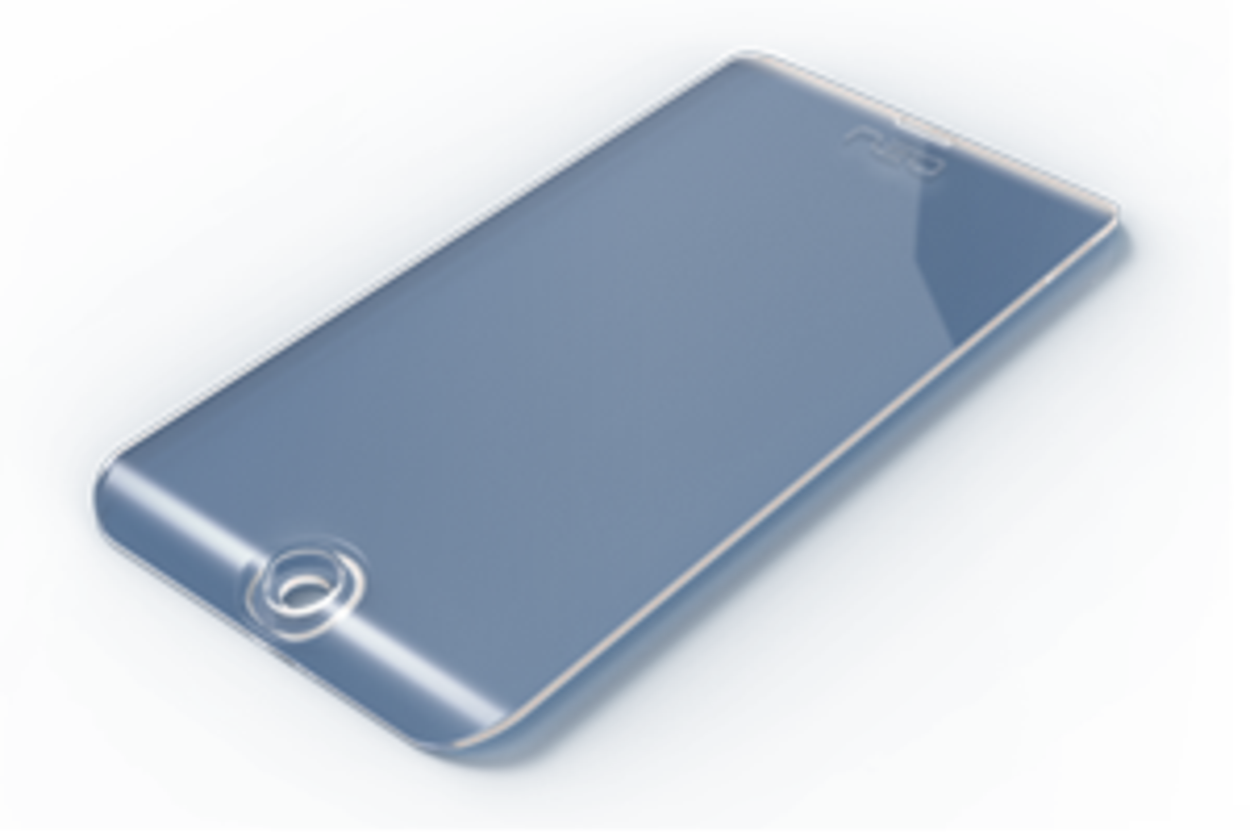

Cache en acrylique
L'échelle des valeurs associée à la création de solutions en polymères est grande. Néanmoins, il n'est pas facile de traiter le plastique et les exigences de qualité sont élevées : le résultat doit être aussi transparent que le cristal. Fraiser des surfaces courbes et planes en acrylique ainsi que des contours extérieurs parfaitement polis et brillants, et obtenir des résultats optimaux en associant un cycle de fraisage coordonné avec les outils de fraisage DATRON neo et DATRON.
Détails du projet
Materiau
Plastique acrylique
Dimensions
69 mm x 141 mm x 5 mm
Durée
15,5 minutes (sur une DATRON neo+)
Temps de réglage et d'usinage
Des temps de réglage et d'usinage très courts grâce à l'alliance parfaite de la technologie industrielle, du logiciel, des outils et de la stratégie de fraisage, avec une seule entreprise pour tout : DATRON.

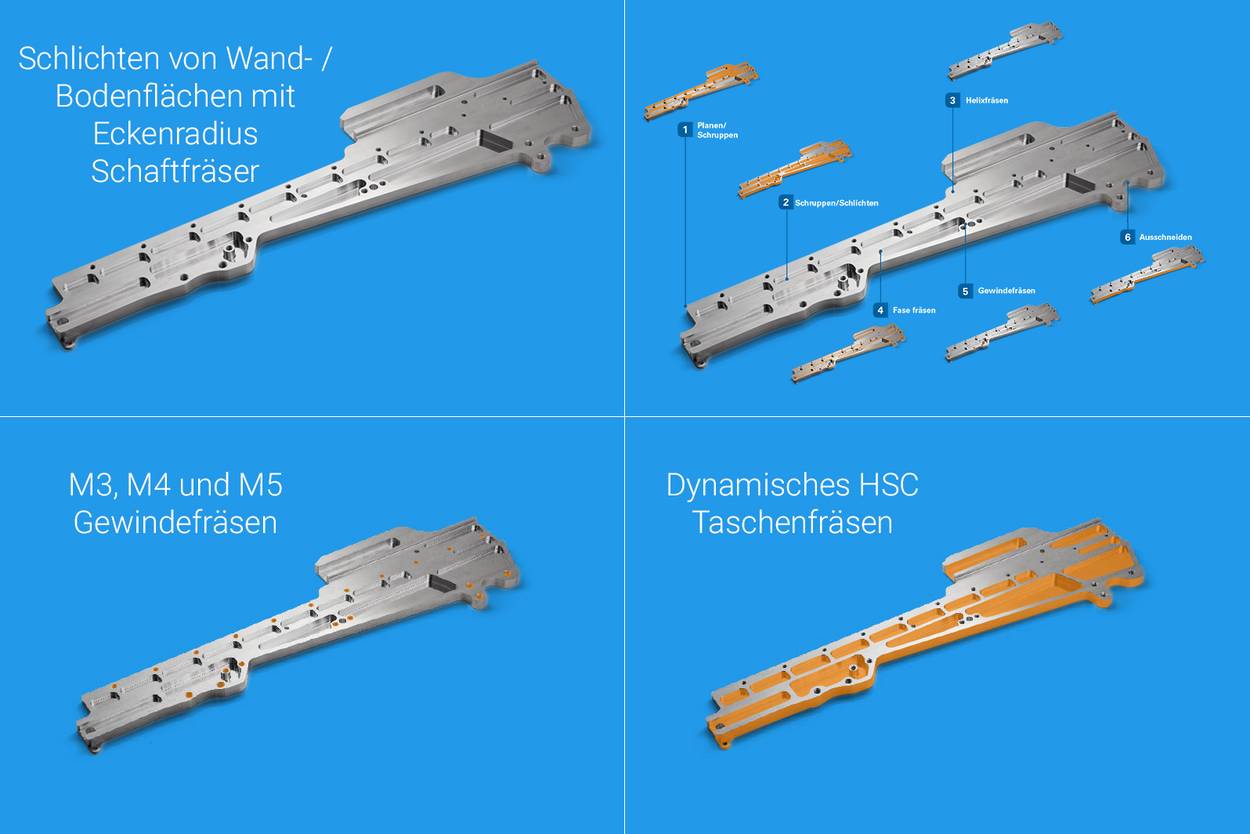

Composant pour l'aérospatial
La technologie DATRON neo convient même à l'usinage dynamique des composants légers en aluminium destinés à l'aérospatial !
Le développement de stratégies de coupe particulièrement exigeantes et la production de composants en aluminium pour l'industrie aérospatiale soulèvent de nombreux défis techniques à votre processus de fabrication. Les solutions d'usinage industriel pour l'industrie aérospatiale proposées par DATRON posent de véritables jalons au niveau technologique, qualitatif et économique. Notre support technique va du choix des outils d'usinage au déroulement complet des opérations, en passant par l'optimisation des processus. Seule une chaîne de production intégrée, un haut niveau de sécurité et une machine personnalisée, parfaitement adaptée aux applications et équipée d'outils d'usinage adéquats vous permettront d'avoir la longueur d'avance nécessaire à ce secteur de croissance très prisé.
Détails du projet
Materiau
Aluminum
Dimensions
185 mm x 65 mm x 5 mm
Durée
7,5 Minutes (sur une DATRON neo+)
Temps de réglage et d'usinage
Des temps de réglage et d'usinage très courts grâce à l'alliance parfaite de la technologie industrielle, du logiciel, des outils et de la stratégie de fraisage, avec une seule entreprise pour tout : DATRON.

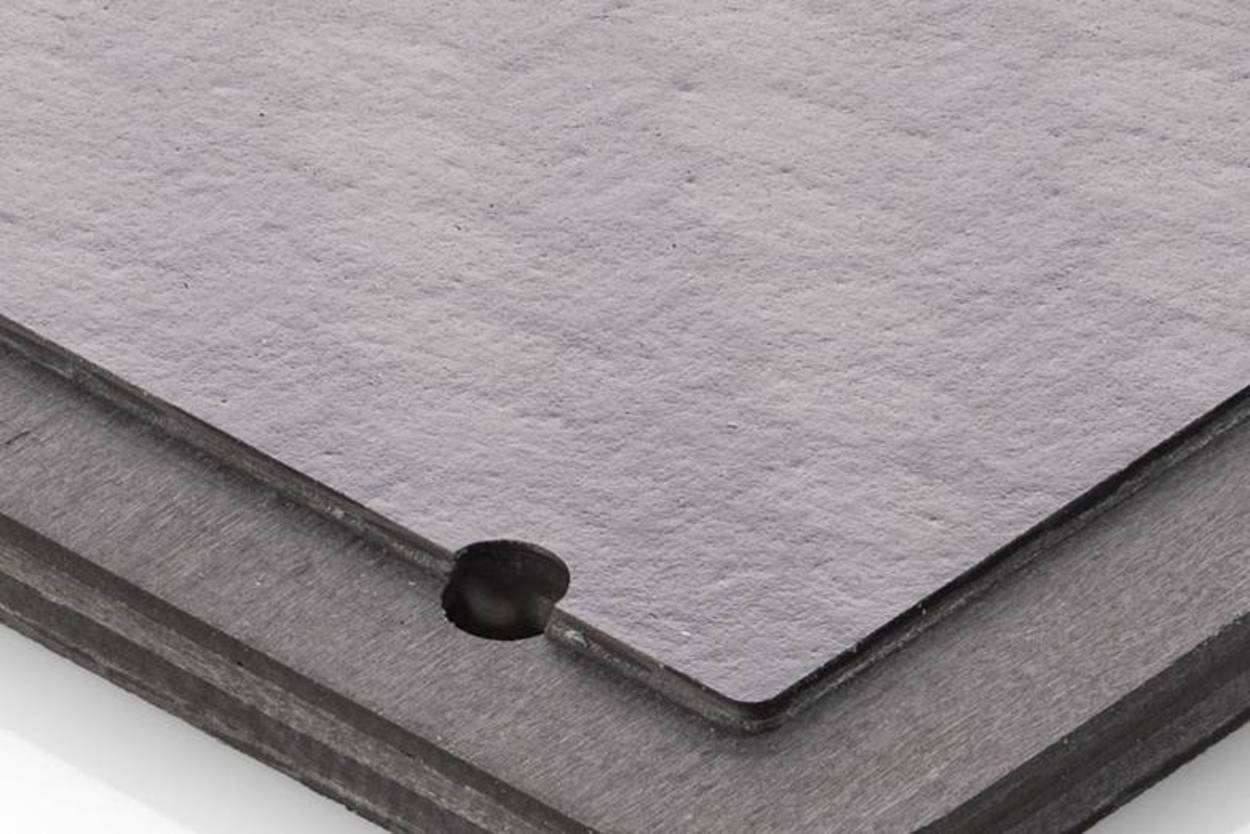

Pièce en CFRP
Les matériaux composites sont caractérisés par une matrice en polymères, habituellement reliée à des couches individuelles de fibres fragiles renforcées pour former une structure multi-couches. Ces matériaux ne pardonnent aucune erreur et ont la fâcheuse tendance à montrer leurs points faibles à l'usinage. C'est pourquoi, l'efficience et un environnement exempt de poussière, permettant d'obtenir des résultats propres sans ébavures et délaminage sont la priorité essentielle à respecter lors de l'usinage de plastiques renforcés en fibre de carbone.
La DATRON neo est proposée en option avec un système d'aspiration qui recueille la poussière accumulée dans la zone de travail, afin d'obtenir des résultats optimaux. Que ce soit G10 ou FR4, Torlon ou Delrin, la DATRON neo se prête à tout.
Détails du projet
Materiau
CFRP
Dimensions
62 mm x 62 mm x 2 mm
Durée
2 Minutes (sur une DATRON neo+)
Temps de réglage et d'usinage
Des temps de réglage et d'usinage très courts grâce à l'alliance parfaite de la technologie industrielle, du logiciel, des outils et de la stratégie de fraisage, avec une seule entreprise pour tout : DATRON.
Flexibilité du prototypage
IDÉAL POUR LES MATÉRIAUX LES PLUS DIVERS
"Les prototypes sont l'un des principaux défis de l'usinage quotidien. La polyvalence de la DATRON neo apparaît nettement dans son aptitude à usiner les matériaux les plus divers, avec d'excellents résultats."
Avec la DATRON neo, l'usinage est facile et efficient. Cette fraiseuse compacte sur 3 axes vient rapidement à bout des stratégies d'usinage de poche, du chanfreinage, de l'usinage de filetages et de la création de formes en 3D. Les prototypes en matériaux composites, polymères pour construction mécanique, métal ou en bois sont fabriqués rapidement et avec une qualité constante.
La DATRON neo munie d'un mandrin de serrage de vide montre sa flexibilité dans ces exemples de prototypes en mousse PU, acrylique et CFRP (ci-dessous). Ceci inclut :
- Fraisage de matériaux difficiles et abrasifs
- Surface courbe sur acrylique similaire au verre
- Sans post-usinage
- En option, élimination de la poussière pour assurer la propreté de l'intérieur de la machine

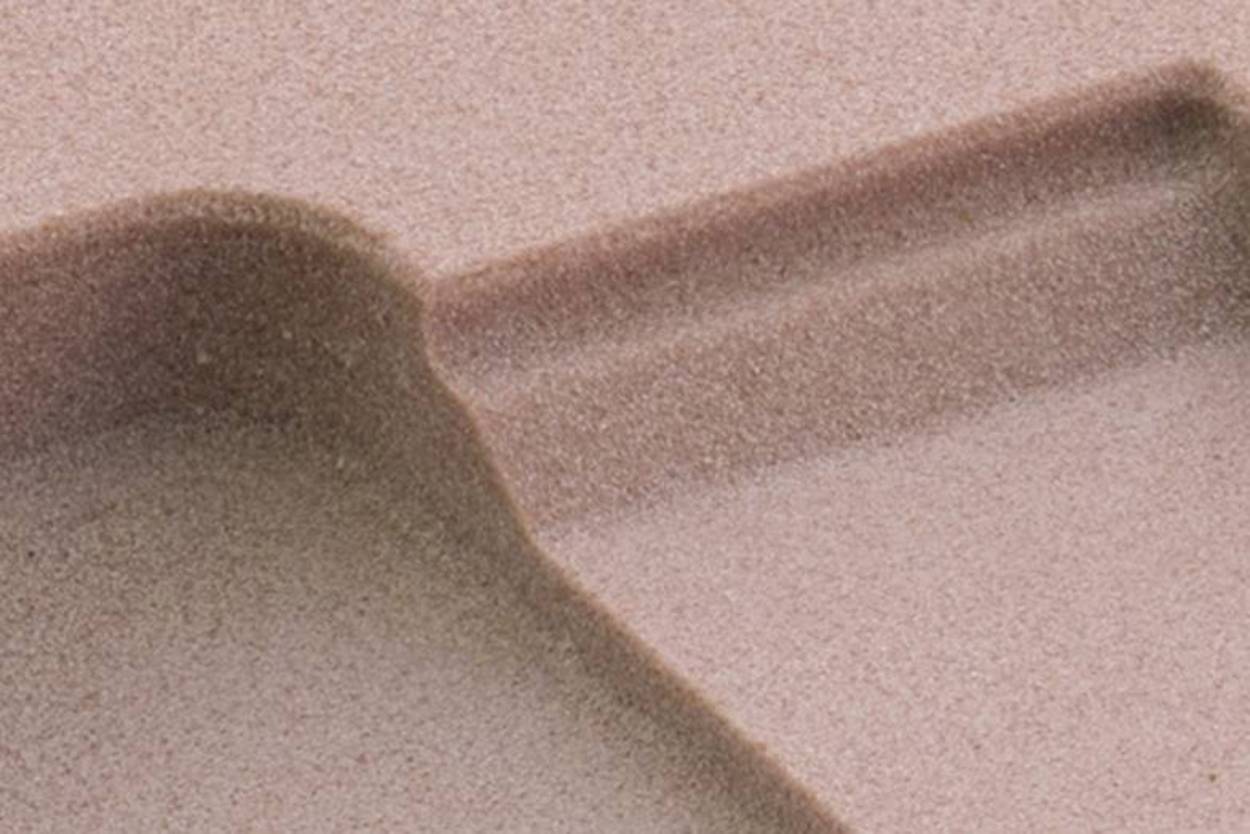

Détails du projet
Materiau
Mousse Polyurethane
Dimensions
38,5 mm x 61,5 mm x 6 mm
Durée
10 Minutes (sur une DATRON neo+)
Temps de réglage et d'usinage
Des temps de réglage et d'usinage très courts grâce à l'alliance parfaite de la technologie industrielle, du logiciel, des outils et de la stratégie de fraisage, avec une seule entreprise pour tout : DATRON.

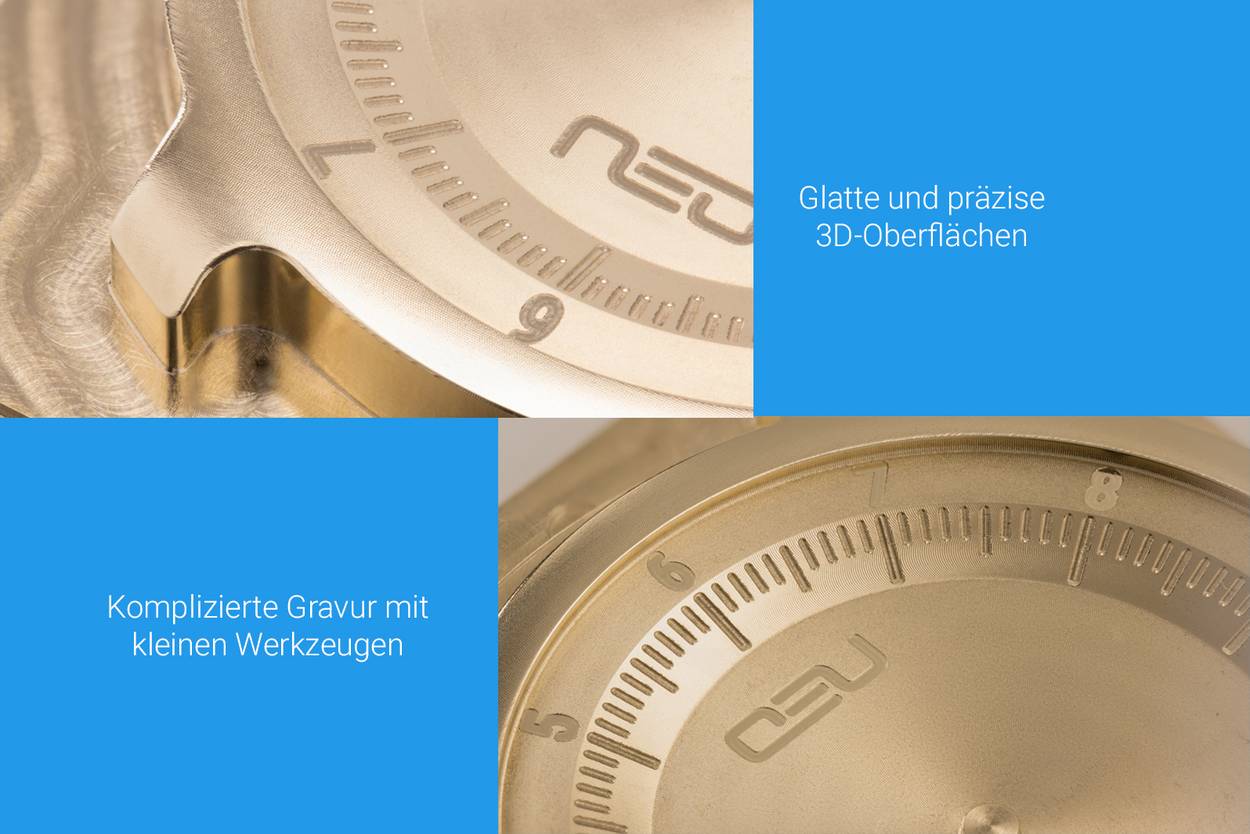

Modèle de conception
Concretisez vos idées !
« La DATRON neo produit des bords brillants et des gravures détaillées … même sur les surfaces arrondies ! »
L'usinage des métaux non-ferreux est l'un des points forts de la DATRON neo. Après avoir usiné la pièce dans un bloc plein, la DATRON neo fabrique des structures de forme libre avec des surfaces cohérentes. Avec ses petits outils, la fraiseuse sur 3 axes exécute même des gravures complexes d'une qualité époustouflante.
La DATRON neo munie d'un mandrin à mors, montre son dynamisme à travers le design complexe de cette montre-bracelet en laiton (ci-dessous) :
- Usinage précis du laiton
- Géométries intriquées
- Représentation réaliste de l'idée
Project Details
Material
Brass
Size
38.5 mm x 33.5 mm x 5.9 mm
Time
50 Minutes (on a DATRON neo+)
Set-up and machining times
Very short set-up and machining times due to the perfect matching of Industrial technology, software, tools and milling strategy, everything from one single source: DATRON.
Fabricants de petits volumes et start-ups : C'est parti !
FLEXIBILITE DANS LES PETITES SERIES
« Les bonnes idées ne sont pas réalisées du jour au lendemain, mais avec la neo cela va nettement plus vite. »
La DATRON neo présente un haut dynamisme à l'usinage de l'aluminium – surtout quand il faut une haute qualité des surfaces. Dans les secteurs caractérisés par des petites et grandes séries, comme par ex. de l'électronique, les grandes machines traditionnelles ne sont rentables que si elles enchaînent la production en série de grands volumes. DATRON neo est un complément idéal car elle apporte la flexibilité nécessaire à la fabrication de prototypes ou de petites séries d'éléments de taille réduite sans empiéter sur le domaine des grandes machines.
Un autre atout de la DATRON neo est son aptitude à s'attaquer à une série de stratégies de fraisage sans usinage complémentaire. De l'usinage de poche au chanfreinage en passant par le perçage et le filetage, avec la DATRON neo, vous ne perdez jamais le contrôle.

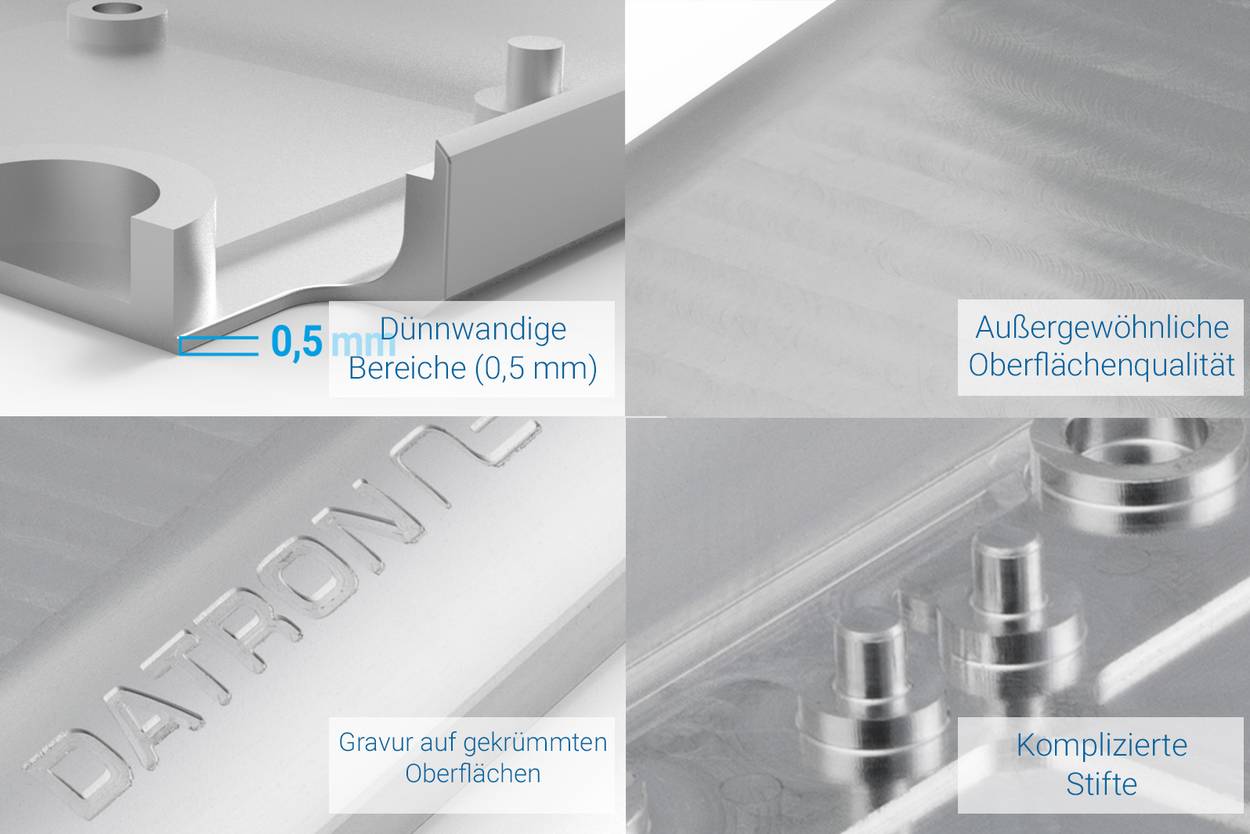

Pour ce boîtier de smartphone (ci-dessous), la DATRON neo équipée d'un mandrin à vide releva les défis suivants :
- Fraisage dynamique d'un bloc plein
- Détails intriqués et structures complexes
- Qualité exceptionnelle de la surface
- Géométries précises des parois fines
Détails du projet
Materiau
Aluminium
Dimensions
142 mm x 70 mm x 9 mm
Durée
180 Minutes (deux faces sur une DATRON neo+)
Temps de réglage et d'usinage
Des temps de réglage et d'usinage très courts grâce à l'alliance parfaite de la technologie industrielle, du logiciel, des outils et de la stratégie de fraisage, avec une seule entreprise pour tout : DATRON.
Logiciel de commande DATRON Next
Le logiciel de commande DATRON next révolutionne l’accès à l’usinage grâce à l’association d’une caméra, d’un capteur XYZ et d’une interface tactile intuitive.
Logiciel de FAO, convertisseur ISO et conversationnel
Le logiciel de commande DATRON next vous permet de travailler comme vous le souhaitez :
- A partir d’un parcours FAO (post-processeurs disponibles pour les FAO les plus courantes : Mastercam, Carveco, Autodesk, SolidCAM…)
- A partir de parcours DIN/ISO
- En conversationnel
