Précision et polyvalence pour vos usinages 5 axes
L’Axis5 DATRON rend votre machine encore plus modulable et polyvalente.
Ce berceau rotatif, compact et ultra-précis, est idéal pour l’usinage 5 axes positionné ou continu.
Il se monte directement dans la découpe à l’avant de votre machine DATRON via des inserts coniques de positionnement, s’intégrant parfaitement à votre aire d’usinage.
Compact, il laisse une partie de la table disponible pour vos usinages 3 axes — un maximum de polyvalence dans un minimum d’espace.
Brochure DATRON Axis5
Téléchargez la brochure du 5e axe DATRON
Usinage 5 axes
Caractéristiques
L’Axis5 DATRON étend le champ d’action de votre centre d’usinage DATRON avec ses 4ème et 5ème axes de précision. Il permet l’usinage multiface de pièces complexes en un seul bridage et impressionne par son design compact, sa dynamique et son niveau de précision.

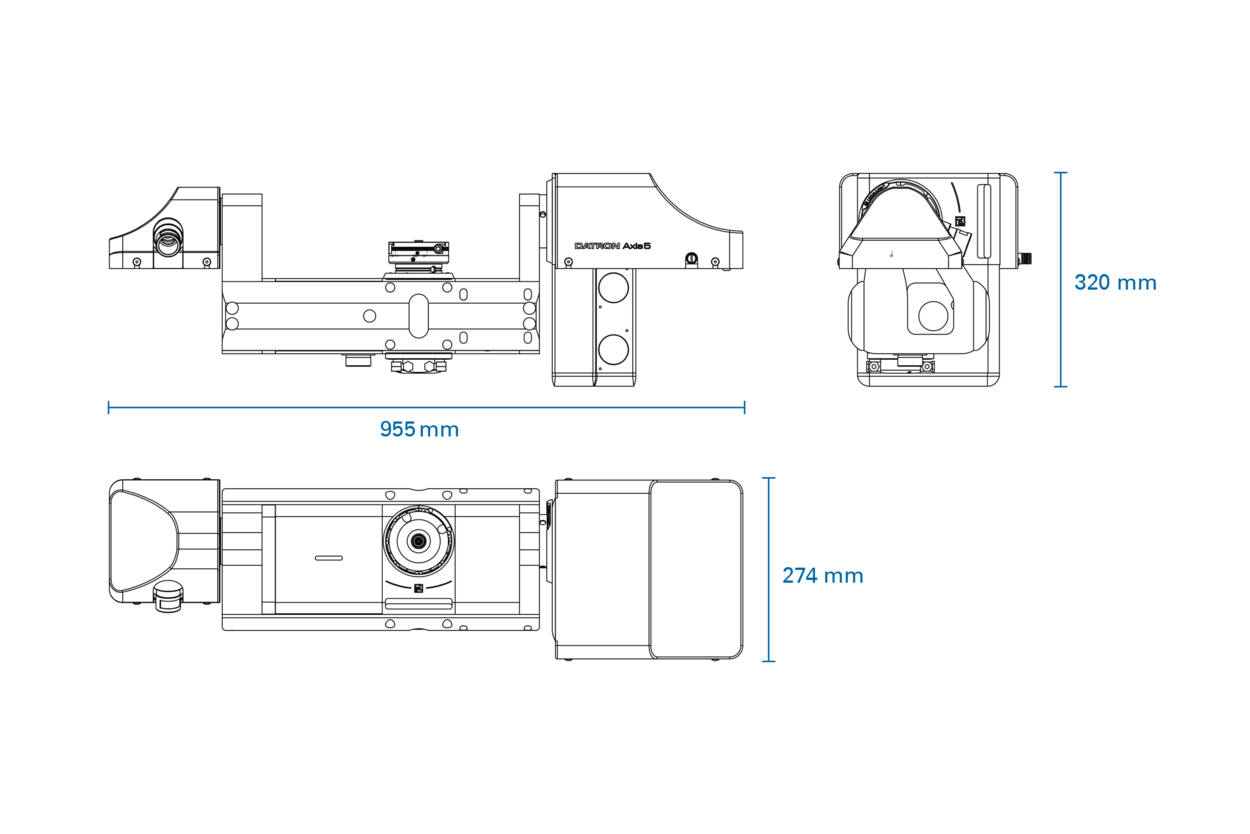

Le tableau suivant vous donne un aperçu des principales caractéristiques techniques et performances.

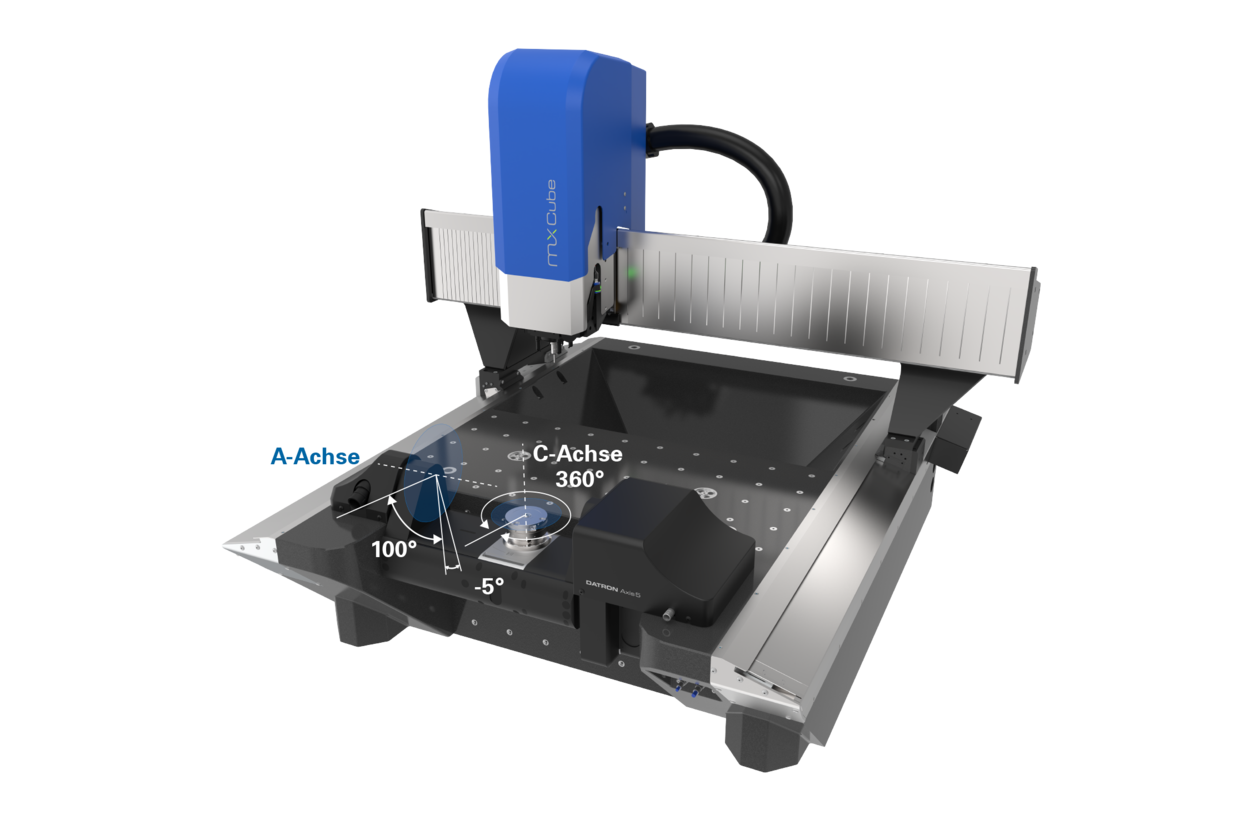

Amplitude de rotation des 4ème et 5ème axes
Précision en action – Usinage 5 axes complexe
Le DATRON Axis5 vous offre deux axes supplémentaires pour une flexibilité totale :
- Axe C : rotation à 360° pour un maximum d’accessibilité à la pièce
- Axe A : Gamme d’inclinaison de -5° à +100° pour l’usinage angulaire précis
Ces vastes amplitudes de travail permettent l’usinage précis de formes complexes, contre-dépouilles et dépouilles en une seule opération de bridage. Aucun repositionnement n’est requis, ce qui garantit une répétabilité et une fiabilité maximales pour la production de pièces multifaces exigeantes.

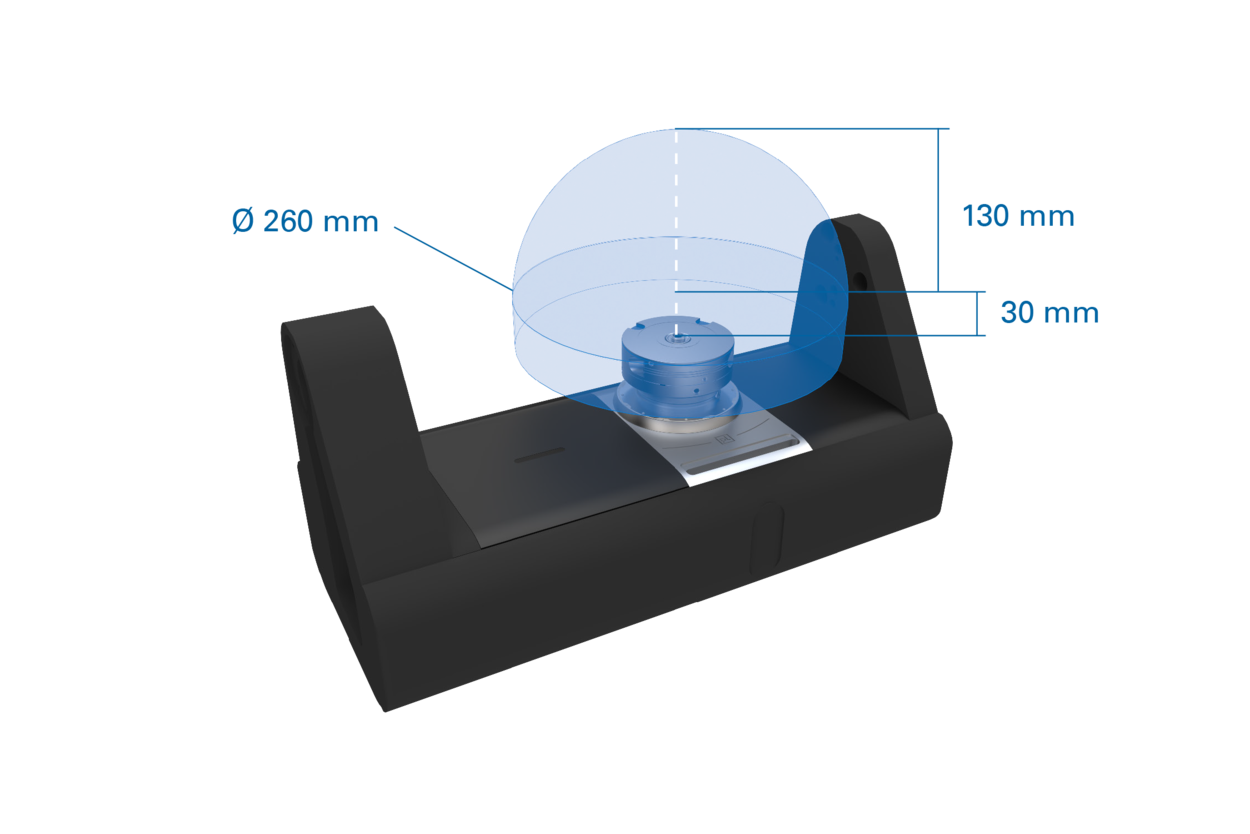

Taille de pièces maximum en 5 axes continus
Aire d’usinage rationalisée – Même pour les pièces les plus complexes
Le DATRON Axis5 permet l’usinage 5 axes continu de pièces de dimensions maximales :
- À la base : un cylindre de Ø 260 mm et hauteur 30 mm.
- Au-dessus de cette zone : une hémisphère de rayon de 130 mm.
Ainsi, l’Axis5 DATRON, bien que très compact, offre une bonne amplitude d’usinage pour les pièces de petite à moyenne taille, pour des secteurs d’activité très variés tels que l’industrie médicale, l’électronique, la défense, l’aéronautique, la production d’outillages de précision...
Changement de bridages rapide
Les bridages à changement rapide DATRON permettent d’enchainer différentes productions simplement et en un minimum de temps tout en vous garantissant des usinages 5 axes précis et répétables.
Vous ne perdez plus de temps aux changements de séries et maîtrisez la qualité de votre production. Idéal pour vos applications les plus exigeantes.
Accessoires disponibles en option
DATRON Micro Vice (avec réhausse)
- Largeur des mors : 70 cm
- Dimensions mors inclus (L x l x h) : 100 x 70 x 44 - 64 mm
- Capacité de bridage : 7–77 mm (selon les mors)
- Force de serrage (max.) : 16 kN
- Couple max. : 50 Nm
Image du bridage rehaussé
DATRON Micro Vice (sans réhausse)
- Largeur des mors : 70 cm
- Dimensions mors inclus (L x l x h) : 100 x 70 x 44 - 64 mm
- Capacité de bridage : 7–77 mm (selon les mors)
- Force de serrage (max.) : 16 kN
- Couple max. : 50 Nm
Image du bridage non rehaussé
DATRON Vario Vice 150
- 2 mors de 70 mm, 120 mm ou 200 mm
- Dimensions mors inclus (L x l x h) : 150 x 120,4 x 48 mm
- Capacité de bridage :–50 mm (+ bridage maxi usiné dans les mors : 120 mm)
- Force de serrage (max.) : 5 kN
- Couple max. : 15 Nm
