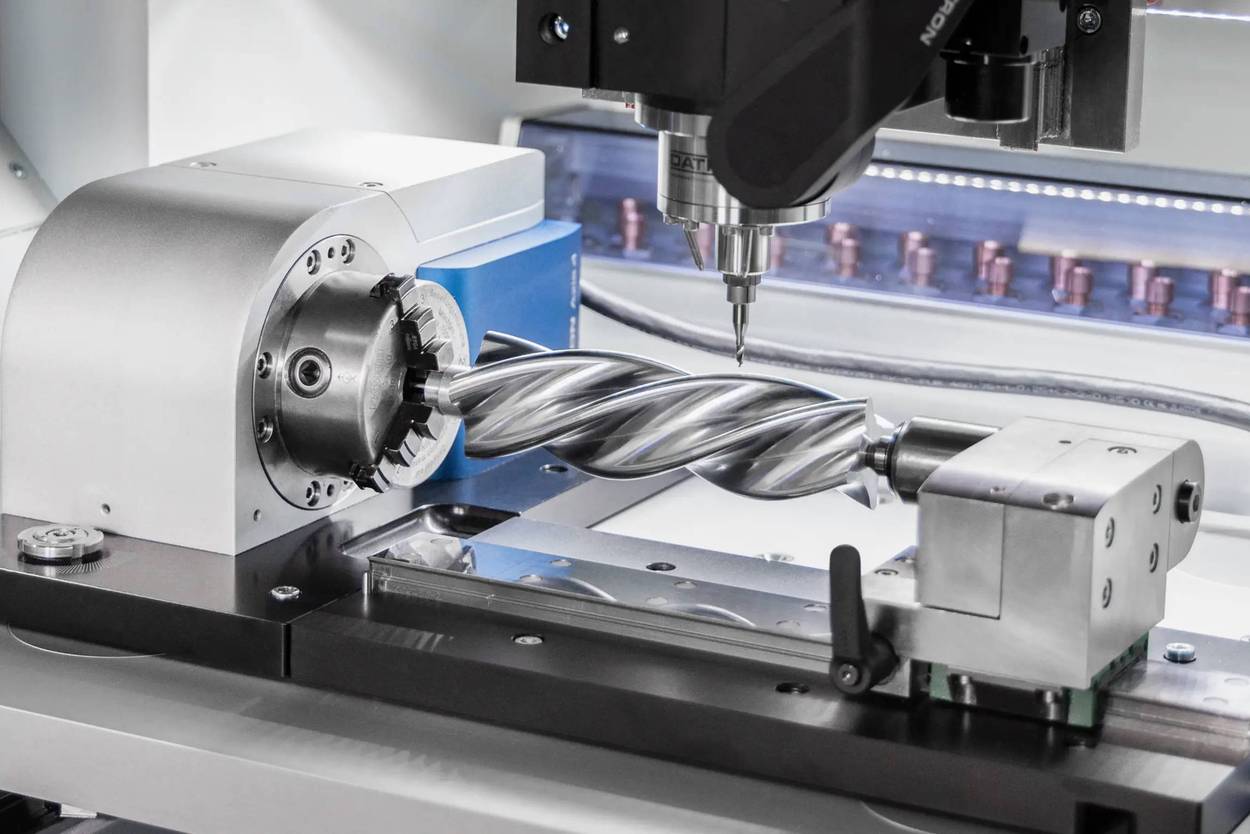

4e axe rotatif pour usinage multifaces
Axis4 DATRON pour une machine encore plus polyvalente qui s’adapte à chaque besoin.
Avec le diviseur DATRON Axis4 vous pouvez travailler en positionné ou en continu. En une seule opération de bridage, vous usinez des pièces multifaces ou réalisez des gravures et usinages autour de pièces de révolution, en limitant les interventions manuelles.
Augmentez la flexibilité et les performances de votre production en ajoutant un quatrième axe vous permettra de réduire les temps de configuration et d’obtenir des résultats précis qui seraient difficiles à atteindre avec une machine 3 axes conventionnelle.
Usinage 4 axes
Usinage 4 Axes
Caractéristiques
Une machine encore plus modulable en ajoutant la polyvalence des diviseurs DATRON (4ème axes DATRON) :
- Usinage multifaces, gravure autour d’un cylindre ou toute pièce de révolution
- Dynamique et précision pour de bons résultats
- Nombreux accessoires en option : mandrin trois mors, étau auto-centreur, contre-pointe.
- Alignement précis avec le capteur 3D XYZ (en option)
- Mise en place facile sur la table grâce à la technologie modulaire DATRON
- Connexion Plug & Play dans la zone de travail
Accessoires disponibles en option
DATRON Mandrin à trois mors
- Dimensions (D x H) : 106 mm x 63,5 mm
- Hauteur centre axe : 55–75 mm (avec ou sans contre-pointe)
- Capacité de bridage (par l’extérieur) : 2–80 mm
- Capacité de bridage (par l’intérieur de la pièce) : 25–78 mm
- Perçage central (D x T) : 19 mm x 40 mm
DATRON Étau auto-centreur
- Dimensions (D x H) : 106 mm x 80 mm
- Hauteur centre axe : 65–75 mm (avec ou sans contre-pointe)
- Capacité de bridage : 0–65 mm
- Largeur de mors : 46 mm
- Force de serrage (max.) : 6 kN
DATRON Contrepointe
- Dimensions (L x l x H) : 329 mm x 160 mm x 98 mm
- Hauteur contre-pointe (max.) : 55 mm
- Entre-pointes : suivant les applications
- Contre-pointe type : MK2
- Diamètre maxi avec contre-pointe : 65 mm
